fig. 1. Modelul 3D al lamei proiectate folosind software-ul CATIA.

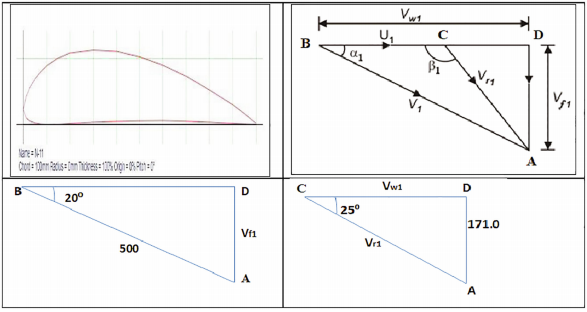

fig. 2. Viteza Triunghiuri lamei.

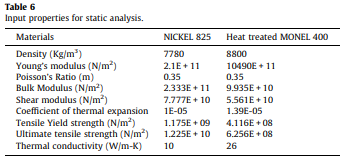

3.2 Analiza structurală a lamelor Forțele de gaz și anume tangențial, axial au fost determinate prin construirea de triunghiuri de viteză la admisie și de ieșire a palei rotorului. Analiza a fost realizată prin utilizarea profilului paletei datorită funcției sale de conservare a energiei cinetice a curgerii steam sau gazul în lucru mecanic pe carcasa turbinei [11]. La prima analiză structurală statică a fost făcută pe NACA (seria N) profil lamă. Proprietățile de intrare pentru analiza statică este prezentată în Tabelul 6. Figs.3-10 emisiunile CFD etapele lamelor.

\\ studiun3.3 analizaModal

Utilizarea proprietăților dinamice ale sistemelor în domeniul de frecvență a fost efectuată prin utilizarea analizei modale. Scopul unei analize modale este de a găsi formele și frecvențele la care structura va amplifica efectul unei sarcini [12]. Analiza modală oferă o prezentare generală a limitelor răspunsului unui sistem.

Every obiect are o frecvență internă (sau frecvența de rezonanță) la care obiectul poate în modnatural vibra [13]. Este, de asemenea, frecvența wher&101; obiectul va permite transferul de energie de la o formă la alta cu o pierdere minimă aici vibrationale cinetică. Este important să se cunoască aceste frecvențe la care structura se poate comportanecontrolat. Modelul independent șinormalizat de deplasare a fost suprapusă și amplificată pentru a crea un model de deplasare rezultantă [14]. Numărul de forme de mod create a fost direct proporțională cu grade de libertate ale structurii. Frecvențele la diferite moduri sunt date în tabelul 7.#





fig. 3. Nichel (. Def 2.733 mm, presiune: 1 Mpa)      fig. 4. tratate termic aliaj (Def: 2,90 mm,



\\ .n

fig 6. tratate termic (Max Stresul:.. 362.9Mpa,

        fig 7.nichel 825 - Temp Distribution

3.4.

\\ analiza CNCD ANSYS CFX este unnivel ridicat de încredere și precisă

performance computerizată a dinamicii fluidelor (CFD) instrument software care oferă soluții rapid și robust pe o gamă largă de CFD și mai multe aplicații

physics. CFX este recunoscută pentru acuratețea remarcabilă--robustness și viteza cu mașini rotative, cum ar fi pompe, ventilatoare, compresoare, si gaz si turbine hidraulice . întreaga turbina este delimitată de o suprafață dreptunghiulară. admisie și de evacuare a fluxului de fluid este menționat de selecțienumit. Versiunea fluid utilizat în acest studiu este aer de densitate 1.225 kg m3 și vâscozitate 1.7845 E05. condiţiile la limită sunt de intrare ms viteza de 2000 și toate celelalte fețe sunt constrânse. fluent se va calcula în funcție denumărul de iterații după cum sa menționat. FIG . 11 arată analiza fluentă a paletei turbinei cu fluxul de aer./-/

    fig. 8. tratate termic aliaj - Temp Distribution

 fig.. 9. Nichel 825 (Max: 213.62 Hz).

fig. 10. tratate termic aliaj (Max: 166.26 Hz)

fig.. Analiza Fluent 11. cu aer Flow.

4.

Conclusion Versiunea dat Monel 400 metal este caldura

treated prin procesul de călire și conform testelor efectuate, arată metal care proprietăți sunt îmbunătățite în comparație cu aliajulneîntărit și proprietățile sunt similare cunichel 825. Astfel, costul paletelor turbinei pot fi reduse drastic . Având în vedere că Monel 400 este mai ieftin decât acesta din urmă, utilizarea estenefficient de cost \\. În continuare analiza în software-ul ANSYS 16.0, deformarea lamelor, concentrația de stres, de distribuție a temperaturii în lamele folosind proprietățile Monel 400 de căldură

treated aliaj este mai mult sau mai puțin similară cu cea dinnichel 825 aliaj. Rezultatele analizei CFD se corelează, de asemenea, faptul că rezistența la impact a fost scăzut în mod semnificativ, iar duritatea este drastic crescut, care a dus la reducerea uzurii. Deformarea și stresul dezvoltat în ANSYS este mai mică decât limita de stres în condiții de siguranță a materialului. Analiza modală este realizată în ANSYS Workbench pentru ambele monel șinichel, care arată că frecvența de rezonanță pentru tratată termic Monel 400 este mai mică decât cea dinnichel 825. Acest lucru indică faptul că tratat termic Monel aliaj prezentat în acest studiu ofera rezultate promitatoare care pot fi utilizate în aplicarea directă a paletelor turbinelor.---
